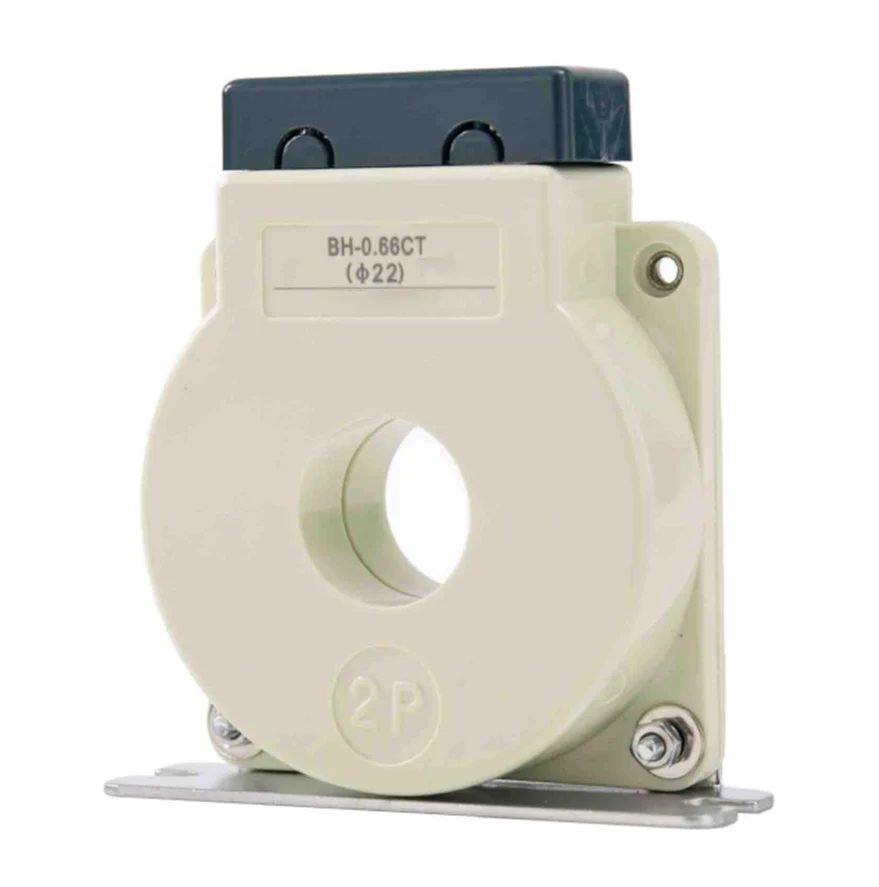

หม้อแปลงกระแสไฟฟ้า BH-0.66 Series V ได้รับการออกแบบมาเพื่อการวัดและการตรวจสอบในปัจจุบันที่แม่นยำในระบบไฟฟ้าแรงดันต่ำ หม้อแปลงเหล่านี้ใช้กันอย่างแพร่หลายในการจัดการพลังงานการกระจายพลังงานและการใช้งานอุตสาหกรรมทำให้มั่นใจได้ว่าประสิทธิภาพที่เชื่อถือได้และแม่นยำ
- ความแม่นยำสูง: BH-0.66 Series V นำเสนอความแม่นยำในการวัดที่ยอดเยี่ยมการประชุมมาตรฐานสากลสำหรับหม้อแปลงปัจจุบัน
- การออกแบบขนาดกะทัดรัด: การก่อสร้างขนาดกะทัดรัดและน้ำหนักเบาช่วยให้การติดตั้งได้ง่ายในพื้นที่ จำกัด
- ช่วงปัจจุบันที่กว้าง: เหมาะสำหรับการวัดในปัจจุบันที่หลากหลายทำให้มันมีความหลากหลายสำหรับการใช้งานที่หลากหลาย
- การก่อสร้างที่ทนทาน: สร้างด้วยวัสดุคุณภาพสูงเพื่อให้มั่นใจถึงความน่าเชื่อถือในระยะยาวและความต้านทานต่อปัจจัยด้านสิ่งแวดล้อม
- การปฏิบัติตามความปลอดภัย: สอดคล้องกับมาตรฐานความปลอดภัยและประสิทธิภาพที่เกี่ยวข้องให้ความอุ่นใจในการใช้งานที่สำคัญ
•ระบบการจัดการพลังงาน
•เครือข่ายการกระจายพลังงาน
•ระบบอัตโนมัติอุตสาหกรรม
•ระบบพลังงานหมุนเวียน
ข้อกำหนดทางเทคนิค:
•แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 0.66 kV
•ความถี่: 50/60 Hz
•คลาสความแม่นยำ: 0.5, 1.0
•ระดับฉนวน: 3 kV
•อุณหภูมิการทำงาน: -25 ° C ถึง +70 ° C
หน้าต่างกลมพร้อมหน้าต่าง Sixe จากφ15toφ130.fitssingleและสายเคเบิลหลายสายใช้ส่วนใหญ่สำหรับเครื่องมือวัดและการวัดแสงเฟลส์ปลอกพีซีที่หน่วงง่าย

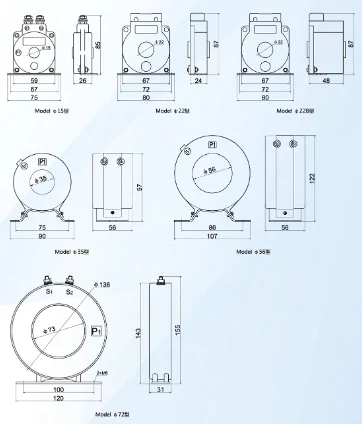

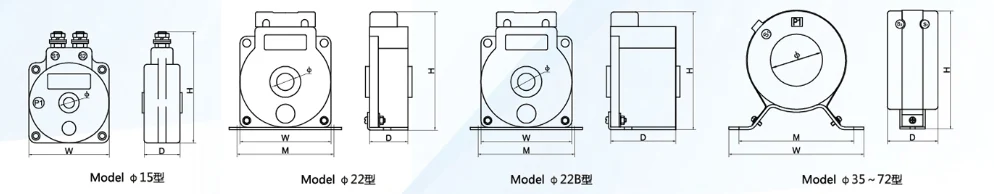

| แบบอย่าง | มิติโครงร่าง (มม.) | มิติหน้าต่าง (มม.) | มิติ Instalational (มม.) | วิธีการติดตั้ง | ||
| W | H | D | Φ | M | ||
| φ15 | 59 | 85 | 26 | 15 | I | |
| φ22 | 67 | 87 | 24 | 22 | 72 | H |
| φ22b | 67 | 87 | 48 | 22 | 72 | H |
| φ 35 | 90 | 97 | 56 | 35 | 75 | H |
| φ56 | 107 | 122 | 56 | 56 | 86 | H |
| φ72 | 120 | 155 | 31 | 73 | 100 | H |
| แบบอย่าง | φ15 | φ22 | φ22b | φ35 | φ56 | φ72 | |
| เส้นผ่านศูนย์กลางสายเคเบิล | φ15 | φ22 | φ22 | φ35 | φ56 | φ73 | |
| ระดับความแม่นยำ | 0.5 1 | 0.5 1 | 0.2 0.5 1 | 02 0.5 1 | 0.2 0.5 | 0.2 0.5 | |
| กระแสหลัก/รองหลัก ปัจจุบัน (a) |
ให้คะแนนภาระ (VA) | ||||||
| 50 | 5 | 2.5 | |||||
| 60 | 25 | ||||||
| 75 | 25 | 2.5 | 25 | ||||
| 100 | 25 | 25 | 2.5 5 | 25 | |||
| 150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
| 200 | 25 | 5 | 10 | 5 | |||
| 250 | 5 | 10 | 5 | 5 | |||
| 300 | 5 10 | 5 15 | 5 | 5 | |||
| 400 | 5 10 | 5 15 | 5 | 5 | |||
| 500 | 10 | 10 | 5 | ||||
| 600 | 10 | 10 | 5 | ||||
| 750 | 5 10 | 5 10 | |||||
| 1000 | 15 | 10 | |||||
| 1200 | 15 | ||||||
