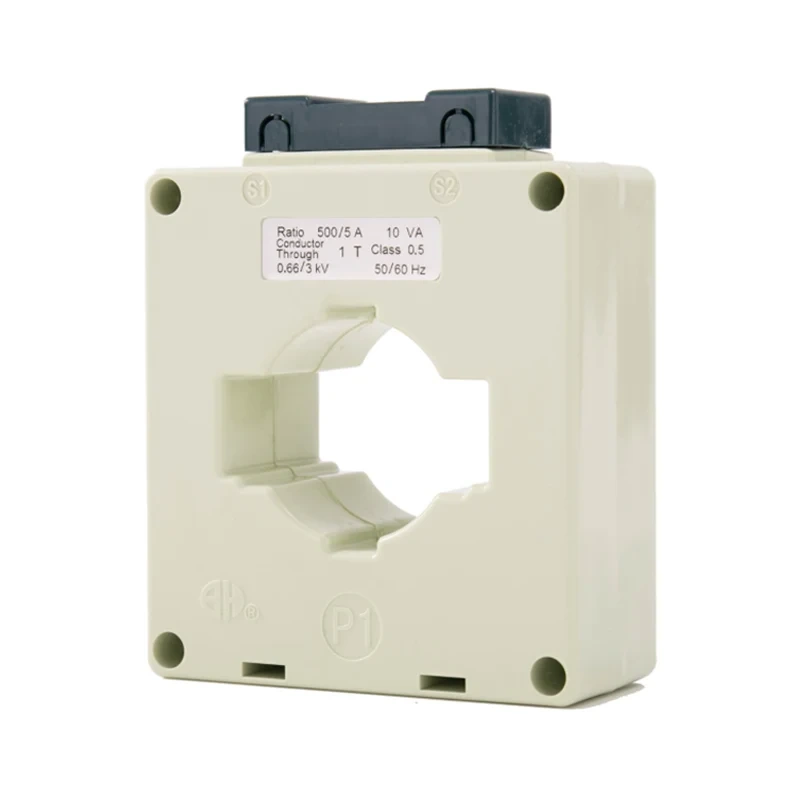

หม้อแปลงปัจจุบัน BH-0.66 Series I เป็นเครื่องมือที่มีความแม่นยำที่ออกแบบมาสำหรับการวัดและการตรวจสอบกระแสไฟฟ้าที่แม่นยำในการใช้งานอุตสาหกรรมต่างๆ หม้อแปลงในปัจจุบันเหล่านี้สร้างขึ้นด้วยวัสดุคุณภาพสูงและเทคโนโลยีขั้นสูงเพื่อให้แน่ใจว่าประสิทธิภาพที่เชื่อถือได้และความทนทานในระยะยาว
- ความแม่นยำสูง: หม้อแปลง BH-0.66 ซีรี่ส์ I ปัจจุบันมีความแม่นยำสูงในการวัดปัจจุบันทำให้เหมาะสำหรับการใช้งานที่สำคัญซึ่งความแม่นยำเป็นสิ่งจำเป็น
- ช่วงแอพพลิเคชั่นกว้าง: หม้อแปลงไฟฟ้าในปัจจุบันเหล่านี้สามารถใช้ในการตั้งค่าอุตสาหกรรมที่หลากหลายรวมถึงการกระจายพลังงานการจัดการพลังงานและการตรวจสอบอุปกรณ์
- การออกแบบขนาดกะทัดรัด: การออกแบบขนาดกะทัดรัดของหม้อแปลงปัจจุบัน BH-0.66 Series I ช่วยให้การติดตั้งง่ายขึ้นในพื้นที่ที่แน่นโดยไม่ลดประสิทธิภาพ
- การก่อสร้างที่แข็งแกร่ง: สร้างขึ้นเพื่อทนต่อสภาพการทำงานที่รุนแรงหม้อแปลงในปัจจุบันเหล่านี้มีความทนทานและเชื่อถือได้แม้ในสภาพแวดล้อมที่ท้าทาย
- การรวมง่าย: หม้อแปลงปัจจุบัน BH-0.66 Series I ได้รับการออกแบบมาเพื่อการรวมระบบไฟฟ้าที่มีอยู่ได้ง่ายทำให้เหมาะสำหรับการติดตั้งหรืออัพเกรดโครงการ
รูปทรงสี่เหลี่ยมที่มีหน้าต่างก้าวเข้ากับแท่งรถบัสเช่นเดียวกับเดี่ยวหรือหลายระดับแอพพลิเคชั่นการวัดแสงและเครื่องมือที่เต็มไปด้วยอีพอกซีเรซินภายในปลอกหน้าเต็มช่วงอัตราส่วนที่สมบูรณ์พร้อมหกขนาดสำหรับตัวเลือกการใช้งานที่มากขึ้น
แบบอย่าง |

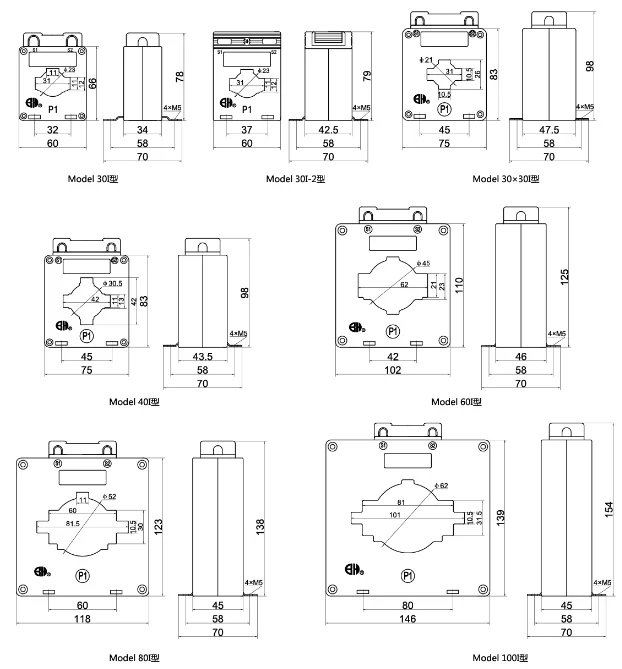

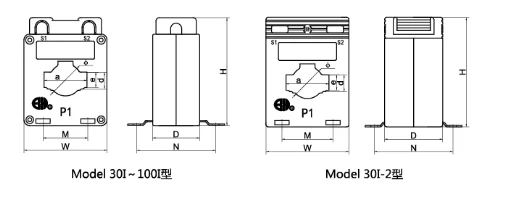

มิติโครงร่าง (มม.) | มิติหน้าต่าง (มม.) | มิติการติดตั้ง (มม.) | วิธีการติดตั้ง | ||||||||
W | H | D | a | e | d | Φ | A | B | ||||
M | N | M | N | |||||||||
30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | อัน B C E |
30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | อัน เป็น | |
40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A B C E |
60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A B C E |
80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A B E | ||
100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A B E | ||
30i-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A B E |
แบบอย่าง | 30i | 30x30i | 40i | 60i | 80i | 100i | 30i-2 | |
เส้นผ่านศูนย์กลางสายเคเบิล | φ23 | φ21 | φ30.5 | φ45 | φ52 | φ62 | φ23 | |
ขนาดสูงสุดของบุชคาร์/จำนวน | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
ระดับความแม่นยำ | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2s 0.5 1 | |
กระแสหลัก/รองหลัก ปัจจุบัน (a) |
ให้คะแนนภาระ (VA) | |||||||
15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
50 | 25 (2) | 2.5 | 2.5 (2) | |||||
60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
200 | 5 | 10 15 | 5 | 5 | 5 | |||
250 | 5 | 15 20 | 5 | 5 | 5 | |||
300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
500 | 10 | 5 10 | 10 | |||||
600 | 10 | 5 10 | 5 10 | |||||
750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
1000 | 15 20 | 15 20 | 15 20 | |||||
1200 (1250) | 20 | 20 | 20 | |||||
1500 | 20 | 20 | 20 | |||||
2000 | 20 | 20 | 20 | |||||
2500 | 30 | 30 | ||||||
3000 | 30 |
