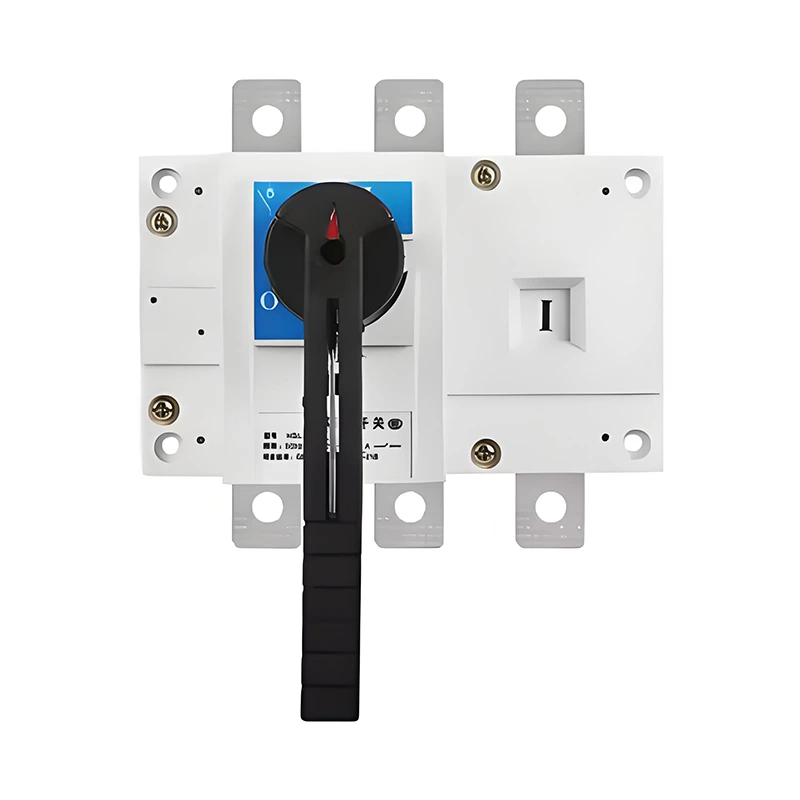

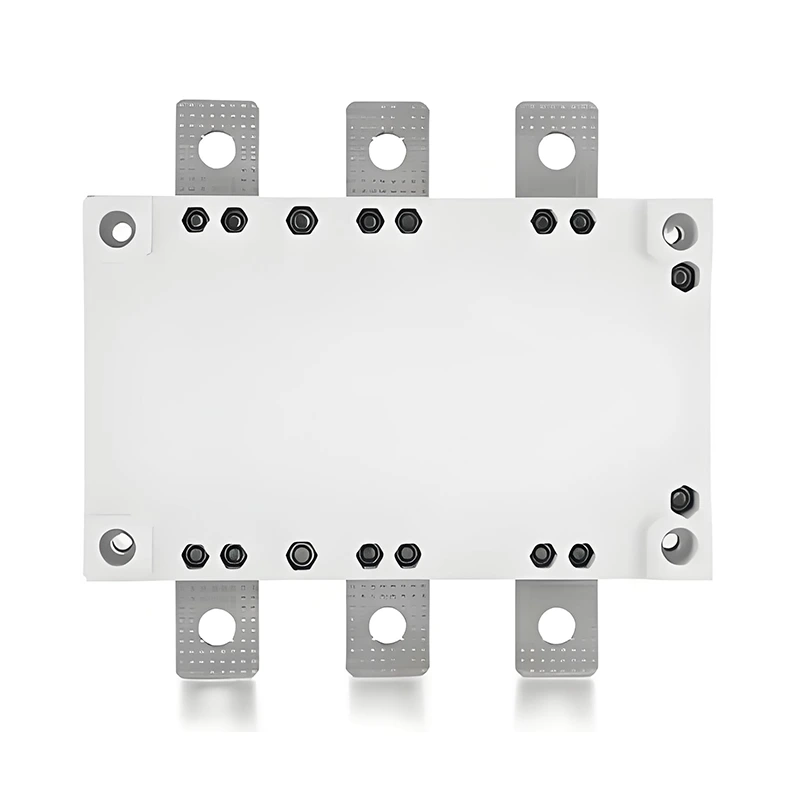

สวิตช์แยกโหลดซีรีส์ HGL

ยินดีต้อนรับสู่สวิตช์การแยกโหลด HGL Series จากเราทุกคำขอจากลูกค้าจะได้รับการตอบกลับภายใน 24 ชั่วโมง Sehnaider Electric เป็นผู้ผลิตมืออาชีพเราต้องการให้สวิตช์แยกโหลด HGL Series ให้คุณและเราจะให้บริการที่ดีที่สุดหลังการขายและการจัดส่งที่ทันเวลา สวิตช์แยกโหลดเป็นประเภทของอุปกรณ์ที่แยกส่วนความล้มเหลวของพลังงานจากส่วนที่มีชีวิตและสร้างจุดพักที่ชัดเจนเพื่อแยกอุปกรณ์ที่ผิดพลาดหรือดำเนินการบำรุงรักษา

ส่งคำถาม

รายละเอียดสินค้า

สวิตช์แยกโหลดซีรีส์ HGL มีความคล้ายคลึงกันในโครงสร้างกับการปิดการเชื่อมต่อ (ทั้งสองมีจุดตัดการเชื่อมต่อที่มองเห็นได้ในสถานะการขาดการเชื่อมต่อ) แต่สามารถใช้ในการเปิดและปิดวงจรซึ่งคล้ายกับเบรกเกอร์วงจร

อย่างไรก็ตามเบรกเกอร์สามารถควบคุมวงจรใด ๆ ได้ในขณะที่สวิตช์ Aload Break สามารถเปิดหรือปิดการโหลดกระแสไฟฟ้าหรือปิดผ่านกระแสโหลดได้ดังนั้นจึงใช้เพื่อปิดและเปิดวงจรภายใต้สภาวะปกติไม่ใช่กระแสไฟลัดวงจร อย่างไรก็ตามจำเป็นต้องมีโครงสร้างของมันสามารถผ่านกระแสไฟความผิดของเวลาลัดวงจรโดยไม่มีความเสียหาย

เนื่องจากอุปกรณ์ดับเพลิง ARC และหน้าสัมผัสของสวิตช์เบรคโหลดได้รับการออกแบบมาเพื่อตัดและเชื่อมต่อกระแสโหลดจึงควรใช้สวิตช์เบรคโหลดกับฟิวส์ในกรณีส่วนใหญ่และหลังมีหน้าที่ตัดกระแสไฟลัดวงจร

ความถี่ในการเปิดและปิดและอายุการใช้งานของสวิตช์ตัดการเชื่อมต่อโหลดมักจะสูงกว่าเบรกเกอร์วงจร

1, ความสามารถในการแตกหักสูง

สวิตช์ตัดการเชื่อมต่อโหลด HGL ได้รับการออกแบบมาเพื่อจัดการกระแสไฟฟ้าในระดับสูงเพื่อให้มั่นใจว่าการตัดการเชื่อมต่ออย่างปลอดภัยแม้ภายใต้สภาวะโหลดหนัก

2, การก่อสร้างที่แข็งแกร่ง

สร้างขึ้นด้วยวัสดุที่ทนทานสวิตช์เหล่านี้ให้ประสิทธิภาพที่ยาวนานและสามารถทนต่อสภาพแวดล้อมที่รุนแรง

3, การออกแบบขนาดกะทัดรัด

การออกแบบที่มีขนาดกะทัดรัดและตามหลักสรีรศาสตร์ของสวิตช์ตัดการเชื่อมต่อโหลด HGL ทำให้ง่ายต่อการติดตั้งและบำรุงรักษาแม้ในสภาพแวดล้อมที่ จำกัด พื้นที่

4, กลไกความปลอดภัย

พร้อมกับคุณสมบัติความปลอดภัยขั้นสูงรวมถึงห้องดับเพลิงอาร์คและตัวบ่งชี้การหยุดพักที่มองเห็นได้สวิตช์เหล่านี้จะช่วยเพิ่มความปลอดภัยในการปฏิบัติงาน

5 เพิ่มความปลอดภัย

ด้วยการให้วิธีการที่เชื่อถือได้ในการตัดการเชื่อมต่อวงจรไฟฟ้าสวิตช์ตัดการเชื่อมต่อโหลด HGL ช่วยป้องกันอุบัติเหตุทางไฟฟ้าและความเสียหายของอุปกรณ์

6, ปรับปรุงประสิทธิภาพการบำรุงรักษา

สวิตช์เหล่านี้ช่วยให้การแยกอุปกรณ์ไฟฟ้าอย่างรวดเร็วและปลอดภัยช่วยให้การบำรุงรักษาและลดเวลาหยุดทำงาน

7 ความเก่งกาจ

เหมาะสำหรับการใช้งานที่หลากหลายรวมถึงการกระจายพลังงานเครื่องจักรอุตสาหกรรมและการติดตั้งไฟฟ้าเชิงพาณิชย์

8 การปฏิบัติตามมาตรฐาน

HGL Load Break สวิตช์ตัดการเชื่อมต่อเป็นไปตามมาตรฐานความปลอดภัยและประสิทธิภาพระหว่างประเทศเพื่อให้มั่นใจว่าปฏิบัติตามข้อกำหนดด้านกฎระเบียบ

รายละเอียดพารามิเตอร์ผลิตภัณฑ์

7. คุณสมบัติทางไฟฟ้าและเชิงกลของ 63 ~ 3150a

ความร้อนแบบดั้งเดิม LTH			63a	100A	160a	250A	400A	630a	1,000a	1250a	1600a	2000a	2500A	3150a
ระดับฉนวนกันความร้อนแรงดันไฟฟ้า UI (V)			750		800	1000
ความแข็งแรงของอิเล็กทริก (V)			3000			3500
อันดับ Impulse ทนต่อการลงคะแนนเสียง UIMP (KV)			6		8	12
คะแนนแรงดันไฟฟ้าทำงาน UE (V)			AC400、600
ความถี่ที่ได้รับการจัดอันดับ			50Hz
หมวดหมู่ Utlization			AC-21、22、23
ได้รับคะแนน การทำงาน ปัจจุบัน (A)	AC440V	AC-21	63	100	160	250	400	630	1000	1250	1600	2000	2500	3150
		AC-22	63	100	160	250	400	630	1000	1250	1600	2000	2500	3150
		AC-23	50	80	160	250	400	630	800	1000	1250	1250	2000	2500
	AC660V	AC-21	63	100	160	250	400	630	1000	1250	1600	2000	2500	3150
		AC-22	63	80	100	200	315	400	630	630	800	1000	1000	1250
		AC-23	40	63	63	125	200	250	250	400	500	/	/	/
ให้คะแนนความสามารถในการทำ (a)			10le
ความสามารถในการแบ่งเบรก (a)			8LE
จัดอันดับระยะสั้นการทำ KCM (KA)			1.7	1.7	12	17	30	40	70			70
1S เวลาสั้น ๆ ทนต่อ LCW ปัจจุบัน (KA)			3	3	10	12	20	25	50			50
ชีวิตเชิงกล (เวลา)			5000	5000	5000		3000		2000			1000
ชีวิตไฟฟ้า (เวลา)			1000	1000	1000		600		300			/
แรงบิดในการใช้งาน (N.M)			3.5	3.5	6.5	10	15		27			60
น้ำหนัก (กิโลกรัม) (ไม่มีที่จับ)		3p	0.32	0.39	0.88	1.6	3.8	4.2	10.5	10.5	16	31	31	42
น้ำหนัก (กิโลกรัม) (ไม่มีที่จับ)		4p	0.34	0.41	1.1	2	4.6	5	13	13	20	40	40	49

HGL Series Load Isolation Switch

ข้อกำหนด	มิติของบอร์ดด้านล่าง
125 ~ 630a	1	M	Z	W	Q
125A	55	5.5	85	190	218
160a	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500a	60	6.5	130	240	270
630a	60	6.5	130	240	270

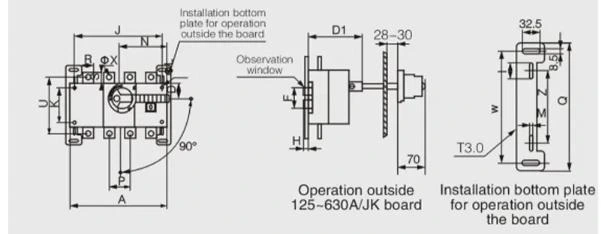

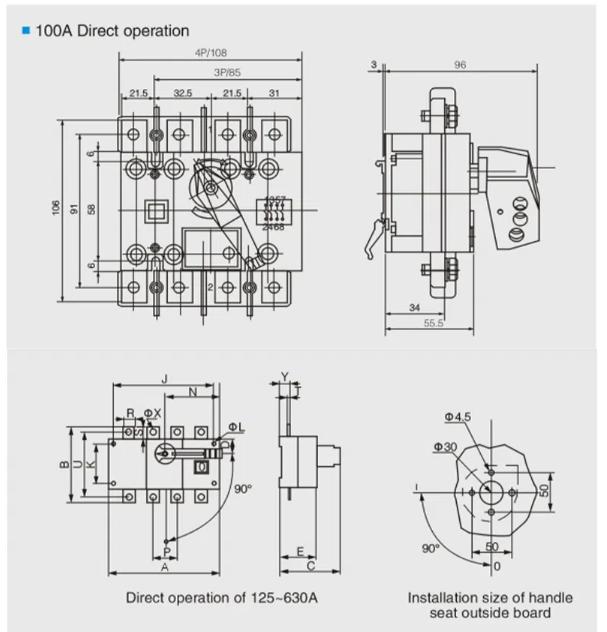

ข้อกำหนด	มิติโดยรวมและการติดตั้ง
ใน	A	A1	B	C	D	D1	E	φl	J	J1	K	N	P	R	S	T	U	φx	Y	F	H
125a/3	140	50	135	116	27	92	71	5.5	120	120	65	85	36	20	235	3.5	85	9	24	52	10
125a/4	170	50	135	116	27	92	71	5.5	150	150	65	85	36	20	235	3.5	85	9	24	52	10
160a/3	140	50	135	116	27	92	71	5.5	120	120	65	85	36	20	235	3.5	85	9	24	52	10
160a/4	170	50	135	116	27	92	71	5.5	150	150	65	85	36	20	235	3.5	85	9	24	52	10
200a/3	180	60	170	128	35	104	83	5.5	160	160	90	115	50	25	290	3.5	110	11	25	79	13
200a/4	230	60	170	128	35	104	83	5.5	210	210	90	115	50	25	290	3.5	110	11	25	79	13
250A/3	180	60	170	128	35	104	83	5.5	160	160	90	115	50	25	290	3.5	110	11	25	79	13
250a/4	230	60	170	128	35	104	83	5.5	210	210	90	115	50	25	290	3.5	110	11	25	79	13
315a/3	230	85	240	169	50	133	113	7	210	210	140	145	65	30	400	5	160	11	36	100	24
315a/4	290	85	240	169	50	133	113	7	270	270	140	145	65	30	400	5	160	11	36	100	24
400A/3	230	85	240	169	50	133	113	7	210	210	140	145	65	30	400	5	160	11	36	100	24
400A/4	290	85	240	169	50	133	113	7	270	270	140	145	65	30	400	5	160	11	36	100	24
500a/3	230	85	260	169	50	133	113	7	210	210	140	145	65	40	400	6	160	12	36	100	24
500a/4	290	85	260	169	50	133	113	7	270	270	140	145	65	40	400	6	160	12	36	100	24
630a/3	230	85	260	169	50	133	113	7	210	210	140	145	65	40	400	6	160	12	36	100	24
630a/4	290	85	260	169	50	133	113	7	270	270	140	145	65	40	400	6	160	12	36	100	24
