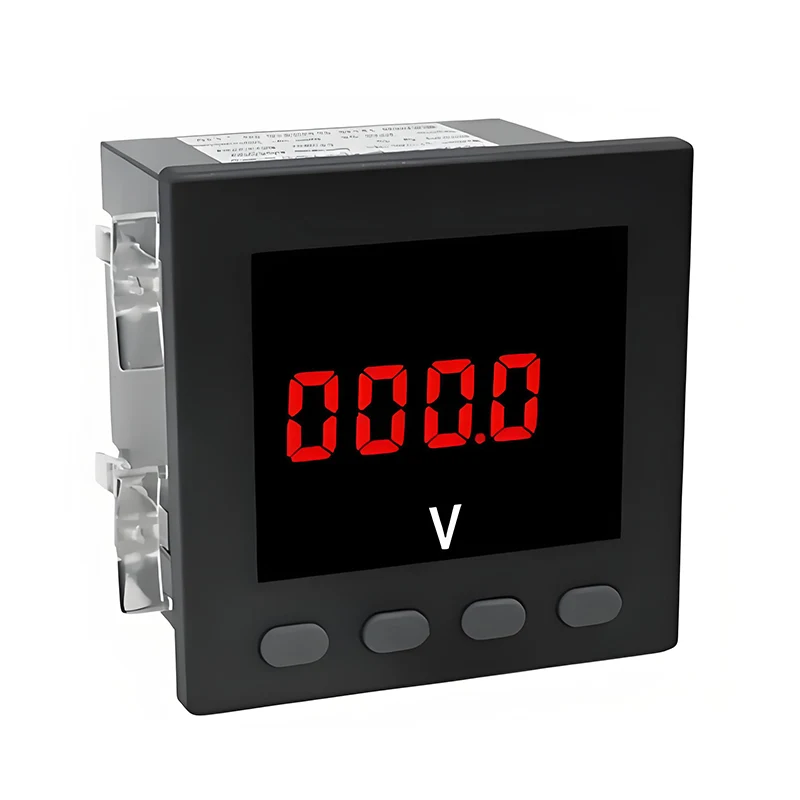

เครื่องวัดพลังงานมัลติฟังก์ชั่น

การเดินสาย

สามเฟสสี่สาย Y34/สามเฟสสามสาย V33

พิสัย

400V/100V

โอเวอร์โหลด:

ต่อเนื่อง: 1.2 ครั้งทันที: 2 ครั้ง

การใช้พลังงาน:

<1va

พิสัย:

 5a/1a

โอเวอร์โหลด:

ต่อเนื่อง: 1.2 ครั้งทันที: 2 ครั้ง

การใช้พลังงาน:

<1va

ความถี่:

 40 ~ 65Hz

แหล่งจ่ายไฟ:

AC220V หรือ AC/DC80-270V

ชีพจรพลังงานไฟฟ้า:

เอาท์พุทตัวสะสม optocoupler แบบพาสซีฟ, ความกว้างพัลส์คงที่ 80ms ± 20%

การสื่อสาร:

RS485 อินเทอร์เฟซการสื่อสารช่องทางกายภาพ ปฏิบัติตามโปรโตคอล Modbus-RTU มาตรฐานสากล ความเร็วในการสื่อสารคือ 1200 ~ 9600 วิธีความถูกต้อง N81, E81, O81

เอาต์พุตอะนาล็อก:

0/4 ~ 20ma หรือ 0 ~ 5/30VDC เอาต์พุตการส่งสัญญาณการตั้งค่าที่ตั้งโปรแกรมได้และค่าที่สอดคล้องกัน

รีเลย์เอาท์พุท:

เอาต์พุตรีเลย์รีเลย์ระยะไกล/สัญญาณเตือนที่ตั้งโปรแกรมได้ ความจุ 5A/250VAC, 5A/250VDC กำลังไฟเตือนที่ตั้งโปรแกรมได้สวิตช์อินพุตอินพุตแบบอะนาล็อกหรือโหมดรีโมทคอนโทรล

สวิตช์ Telemetry:

การวัดอินพุตสวิตช์ Telemetry, อินพุตหน้าสัมผัสแบบแห้งแบบพาสซีฟ, เอาต์พุตสัญญาณเตือนที่เกี่ยวข้องกับโปรแกรมได้

ระดับการวัด:

พลังงาน (0.5), ความถี่ (± 0.1Hz), พลังงานที่ใช้งานอยู่ (0.5s), พลังงานปฏิกิริยา (1), อินพุตแบบอะนาล็อก (0.5)

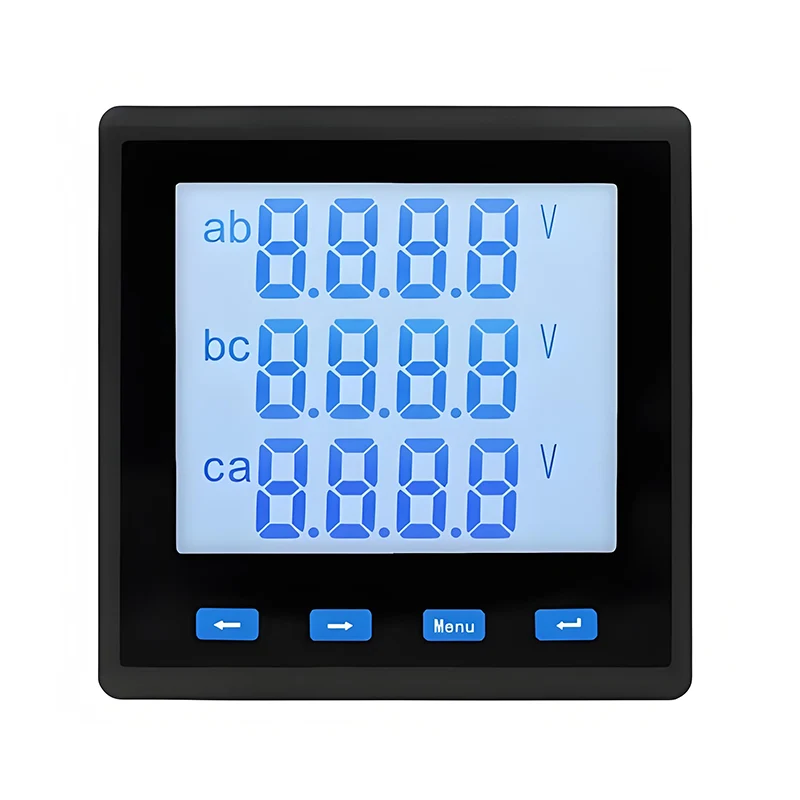

โหมดแสดงผล:

จอแอลซีดี

อุณหภูมิการทำงาน:

-10 ~ 50ºC
