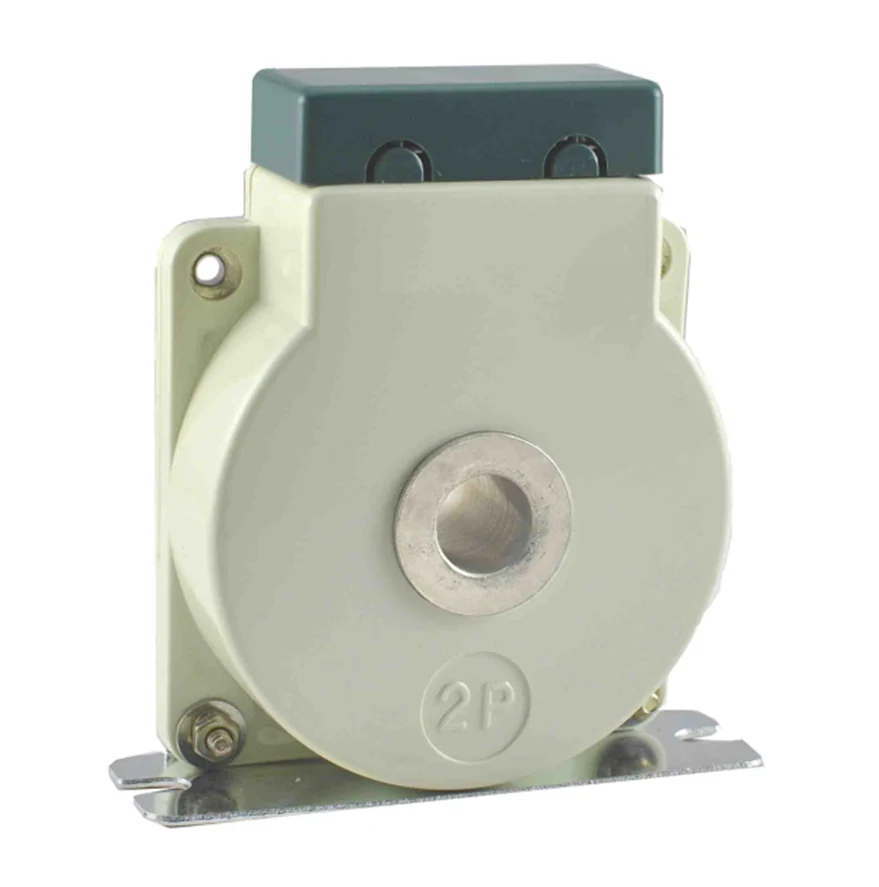

หม้อแปลงกระแสไฟฟ้า BH-0.66 Series IV ได้รับการออกแบบมาเพื่อให้การวัดกระแสที่แม่นยำและเชื่อถือได้ในระบบไฟฟ้าต่างๆ หม้อแปลงเหล่านี้เหมาะสำหรับใช้ในการจัดการพลังงานการตรวจสอบพลังงานและแอพพลิเคชั่นการป้องกัน
- ความแม่นยำสูง: ทำให้มั่นใจได้ว่าการวัดในปัจจุบันที่แม่นยำสำหรับการตรวจสอบและควบคุมที่มีประสิทธิภาพ
- การออกแบบขนาดกะทัดรัด: การประหยัดพื้นที่และง่ายต่อการติดตั้งในแผงไฟฟ้าต่างๆ
- การก่อสร้างที่แข็งแกร่ง: สร้างขึ้นเพื่อทนต่อสภาพแวดล้อมที่รุนแรงเพื่อให้มั่นใจถึงความน่าเชื่อถือในระยะยาว
- ช่วงปัจจุบันที่กว้าง: เหมาะสำหรับระดับปัจจุบันที่หลากหลายทำให้พวกเขามีความหลากหลายสำหรับแอปพลิเคชันที่แตกต่างกัน
- การปฏิบัติตาม: เป็นไปตามมาตรฐานสากลเพื่อความปลอดภัยและประสิทธิภาพ
•ระบบการจัดการพลังงาน
•เครือข่ายการกระจายพลังงาน
•ระบบอัตโนมัติอุตสาหกรรม
•ระบบพลังงานหมุนเวียน
ข้อกำหนดทางเทคนิค:
•แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 0.66 kV
•ความถี่: 50/60 Hz
•คลาสความแม่นยำ: 0.5, 1.0
•ระดับฉนวน: 3 kV
•อุณหภูมิการทำงาน: -25 ° C ถึง +70 ° C
หน้าต่างท่อออกแบบสำหรับตู้ distrbution มาตรฐานส่วนใหญ่ใช้สำหรับเครื่องมือวัดและการวัดแสงบาร์สามารถเชื่อมต่อและยึดด้วยสกรูหนอนผ่านหน้าต่างท่อเมื่อทำการวัดกระแสไฟฟ้าขนาดใหญ่ sixs-space ขนาดเล็กที่มีคุณสมบัติอเนกประสงค์

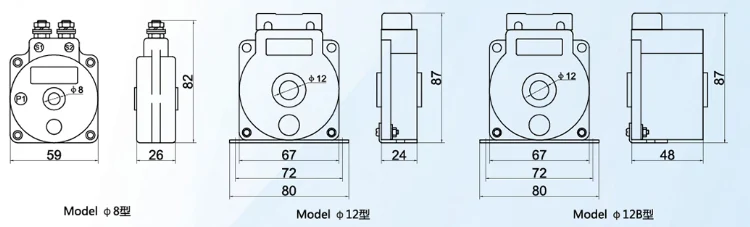

| แบบอย่าง | มิติโครงร่าง (มม.) | มิติหน้าต่าง (มม.) | Instalatonal dimersion (mm) | วิธีการติดตั้ง | ||
| W | H | D | Φ | M | ||
| φ8 | 59 | 82 | 26 | 8 | I | |
| φ12 | 67 | 87 | 24 | 12 | 72 | สวัสดี |
| φ12b | 67 | 87 | 48 | 12 | 72 | สวัสดี |
| แบบอย่าง | φ8 | φ12 | φ12b | |
| ระดับความแม่นยำ | 0.5 1 | 0.5 1 | 0.2 0.5 1 | |
| กระแสหลัก/รองหลัก ปัจจุบัน (a) |
ให้คะแนนภาระ (VA) | |||
| 50 | 1 | 0.5 | 2.5 | |
| 60 | 1 | 2.5 | ||
| 75 | 2.5 | 2.5 | ||
| 100 | 0.5 | 2.5 | 2.5 5 | |
| 150 | 0.5 | 2.5 | 5 7.5 | |
| 200 | 1 | 5 | 10 | |
| 250 | 1 | 5 | 10 | |
| 300 | 5 10 | 5 10 | ||
| 400 | 5 10 | 5 10 | ||
